一文詳解掃描電子顯微鏡(SEM)的工作原理及應用技術

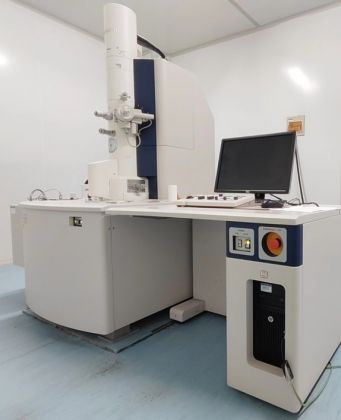

掃描電子顯微鏡（Scanning Electron Microscope，簡稱 SEM）是一種新型的電子光學儀器，主要用于觀察樣品的表面形態和結構。SEM 在上世紀 60 年代迅速發展起來，它位于透射電子顯微鏡（Transmission Electron Microscope，簡稱 TEM）和光學顯微鏡（Optical Microscope，簡稱 OM）之間，具有獨特的優點和應用領域。
一、SEM 的工作原理
SEM 的工作原理可以概括為以下步驟：
1. 電子束的發射與加速：陰極發射的電子束經過陽極加速，獲得足夠的動能以轟擊樣品表面。
2. 電子束的聚焦：通過磁透鏡對電子束進行聚焦，使其形成一個細小的電子束斑，以便于精確地轟擊樣品表面。
3. 樣品表面的激發：高能電子束轟擊樣品表面時，會激發出多種物理信息，如二次電子、背散射電子、俄歇電子、特征 X 射線、透射電子等。
4. 信號的收集與放大：通過探測器對各種電子信號進行收集和放大，將信號轉換為圖像信號，以便于觀察和分析。
5. 圖像的顯示與分析：將收集到的信號經過處理后，在顯示屏上顯示出樣品表面的形貌和結構特征。
二、SEM 的應用技術
SEM 作為一種高分辨率的電子顯微鏡，具有廣泛的應用領域，主要包括：
1. 化學分析：SEM 可以用于觀察樣品的表面形貌和結構，分析元素成分和分布，以及進行定量分析等。
2. 生物學：SEM 可以用于觀察生物組織、細胞和微生物的表面形態和結構，研究其生長、發育和病變過程等。
3. 醫學：SEM 可以用于觀察病理組織切片、細胞和微生物的形態和結構，輔助診斷和治療等。
4. 金屬材料：SEM 可以用于觀察金屬材料的表面形貌和結構，分析晶粒、相區和缺陷等，以及進行磨損和疲勞等研究。
5. 半導體制造：SEM 可以用于觀察半導體材料的表面形貌和結構，分析晶格、雜質和缺陷等，以及進行電子束光刻和離子注入等研究。
6. 環境科學：SEM 可以用于觀察環境樣品的表面形貌和結構，分析污染物的形態和分布等，以及進行環境污染治理和資源回收等研究。
除了上述領域外，SEM 還廣泛應用于陶瓷、納米材料、航空航天、能源等研究領域。
三、SEM 的優勢
1. 高分辨率：SEM 具有較高的放大倍數，可以在納米級別觀察樣品的表面形貌和結構。
2. 高靈敏度：SEM 可以觀察到樣品表面的細微變化，如裂紋、孔洞、磨損等。
3. 高深度分辨率：SEM 可以對樣品表面進行深度分析，了解樣品內部的結構和組成。
4. 多功能性：SEM 可以配備多種探測器和附件，實現多種分析功能，如能譜分析、波譜分析、電子能量損失譜分析等。
5. 適用性廣泛：SEM 可以觀察各種類型的樣品，如固體、液體、粉末、薄膜等，適用于多種領域。
掃描電子顯微鏡（SEM）是一種具有高分辨率、高靈敏度、高深度分辨率和化學分析等優點的電子光學儀器，廣泛應用于化學、生物、醫學、冶金、材料、半導體制造等研究領域，隨著科學技術的發展，SEM 在納米科技、新材料、環境保護等領域的應用將更加廣泛和深入。
